最新版QuickWave 2020隆重发布！
QuickWave是基于共形时域有限差分法（Conformal FDTD）的通用三维电磁仿真与设计平台。它提供了一系列独特的曲线边界、介质界面、模态激励和参数提取模型。
QuickWave是来自波兰QWED公司的共形时域有限差分法（Conformal FDTD）三维电磁仿真与设计软件。QWED一直致力于QuickWave软件的可用性、应用性和功能性的扩展，以及计算速度的提高。QWED一直致力于QuickWave软件电磁设计的功能、可用性、速度以及其应用范围的强化和扩展。
QuickWave 2020版于2020年12月15日隆重发布，在功能扩展、计算速度方面得到大幅的改进和提升。
在EM建模方面的长期经验表明，仿真速度是一个棘手且重要的问题。对于非常复杂或非常大的问题，辐射方向图的计算可能会占总计算时间的很大一部分。在此版本中，我们集中于提高辐射方向图提取的计算算法的速度。优化了计算过程，以实现最大的计算速度–顺序过程比早期版本2018快20％以上，比更早期版本的QuickWave快35％以上。辐射方向图计算已完全并行化，可用于多个NTF频率分析。
>> 引入了一种用于使用QuickWave进行多物理场模拟的新计算方式：CFD流体模块允许结合微波加热和传热来模拟流体。
>> 3D辐射方向图的可视化范围通过显示功能扩展，可用于波束形成，波束控制和跟踪应用。
>> 可使用新的“收集数据以进行网格搜索”目标轻松地收集图片形式的各种模拟结果。带有结果的图像将自动保存在“网格搜索”例程的每个步骤中。
>> 引入新色散曲线拟合操作方案允许以测量曲线的形式引入色散材料特征，并将其拟合到模拟中使用的色散材料模型中。
V2D BOR结构
在最新的2020版本中，QW-Modeller允许考虑V2D（BOR）结构来准备和配置仿真方案。
贴片天线阵列模块
可以在QW-Modeller中将贴片天线阵列准备为有限大小的Nx×Ny元素矩阵，并排列在用户定义大小的基板上。 每个单独的贴片天线都由一个点端口激发。
贴片天线阵列模块可方便地分析具有预定义主波束方向的平面天线阵列。 贴片天线阵列模块由QW-Modeller中的设计部分和QuickWave Simulator中的结果部分组成。 对于使用QW-Modeller专用功能准备的贴片天线阵列场景，QuickWave Simulator可以直观地显示整个矩阵上的激励参数（幅度和延迟）分布以及3D辐射方向图。
3D辐射图——贴片天线阵列

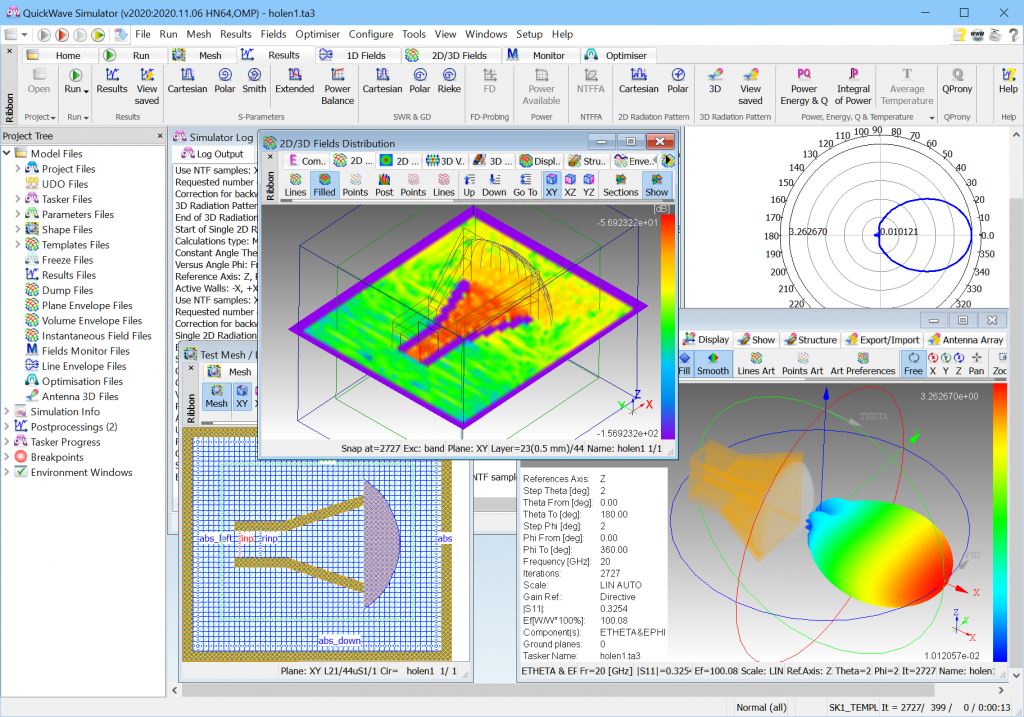

3D辐射图窗口可用于计算和查看球形坐标中的3D辐射图结果。 在新的QuickWave 2020中，“ 3D辐射方向图”窗口配备了专用于贴片天线阵列的其他显示选项。 可以观察到整个阵列（对于每个激发点）的激发幅度和激发延迟（对应于相移）的分布。 在这种新的可视化方式中，第二个颜色条（用于可视化调色板和幅度和延迟的值范围（从最小到最大））出现在显示屏的右侧。
3D辐射图——新的辐射图显示类型
离散和平滑样式的三种类型的显示（点、线（水平，垂直或两者）和填充）可用于3D辐射方向图结果显示。
3D辐射图——-其他信息
可以使用信息表在“ 3D辐射模式”窗口中查看计算出的3D辐射模式的配置参数。 可以在“信息参数”对话框中设置显示参数的信息表（即位置、背景色、文本字体）。
Smn后处理的能量停止准则
QuickWave版本2017中引入了有效且实用的仿真收敛监视解决方案。 它启用了具有有限持续时间的脉冲激励，并利用对计算模型中电磁（EM）能量的监控，并在模拟衰减到一定水平时自动停止模拟。 这可以减少执行的FDTD迭代的次数，从而减少计算时间，而不会降低计算精度。 现在，QuickWave中提供了“能量停止标准”功能解决方案，用于完整的S矩阵后处理（Smn）。
2D场——多平面显示
在3D矢量E场中可使用新的可视化选项。Vector 3D显示中E字段的新可视化选项可用。 它允许在V2D（BOR）结构的多个平面中观察E场。
V2D（BOR）结构QW-Simulator的MultiGPU版本
QW-Simulator MultiGPU执行空间分解并将分析的电路划分为子区域，这些子区域在单独的GPU卡上进行仿真。使用大规模并行架构的多个GPU卡可扩展可用内存，并显着减少仿真时间。 现在，QW-Simulator MultiGPU可用于V2D（BOR）轴对称结构。
其他
1.转到“单元”选项，以设置要显示在“测试网格”窗口中的FDTD单元号，以观察和测试有效的FDTD网格。
2. UDO脚本语言的AMIGO命令，用于使用自动网格划分机制。
3.高Q模块（QProny）：从衰减系数中提取Q因子，QProny日志自动保存在* .htm文件中。
4.热流模块中的辐射传热条件：可以考虑在两个矩形壁之间（平行或垂直）之间的热辐射，并且在每个壁表面上具有任意温度分布。
5.在2D字段窗口中，可以CSV文本格式导出（保存）和导入（加载）（在平面中）所显示组件的瞬时值和包络值。
6.使用并行化方法可以加快TEM线的模板生成速度。
