Double Helix光学-探索3D未知世界
创建生动的3D纳米级图像，观察低至单分子水平的结构
Double Helix Light Engineering™能够以无与伦比的深度和精度实现3D成像和粒子追踪，这在当今的光学系统中是无与伦比的。
SPINDLE®的产品系列能与您现有的显微镜、摄像机或其他光学仪器无缝集成。可从经过优化的深度、波长和信噪比最适合您需求的工程相位掩模库中进行选择。
3DTRAX ®该软件提供了多重定位和3D跟踪模块仪满足不同应用。用于单分子定位显微镜的3DTRAX可以在轴向和横向尺寸上精确定位单个分子或颗粒的位置，以实现最精确的3D成像和跟踪。或结合我们扩展的景深相位工程优化的反卷积模块，将3DTRAX用于全细胞成像。
See what you’ve been missing（仪器成像的细节损失）

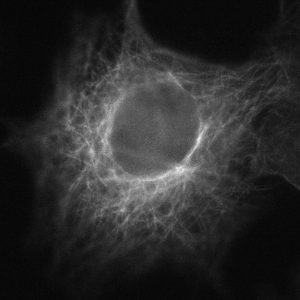

二维光学显微镜：传统的光学显微镜受到光在横向尺寸（x-y）到200 nm和轴向尺寸（z）在500 nm的衍射的限制。

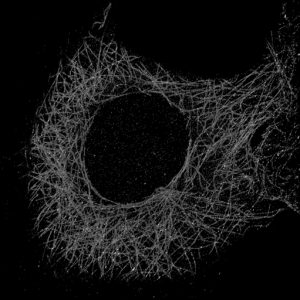

二维纳米显微镜：超分辨率成像打破了衍射障碍，可以横向观察小至10-20 nm的结构。 但是此2D图像的轴向尺寸仅为1微米，远近失去了深度信息。

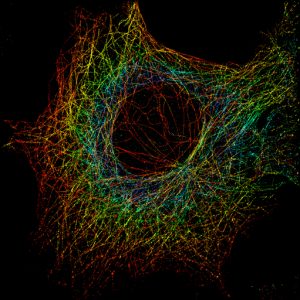

Double Helix的3D成像：Double Helix Light Engineering™远远超出了衍射极限，在所有三个维度（x、y、z）上以非常高的精度（‹30 nm）生成图像。此图像显示3微米的深度，以彩色标识。
无与伦比的精度和3D深度成像及追踪

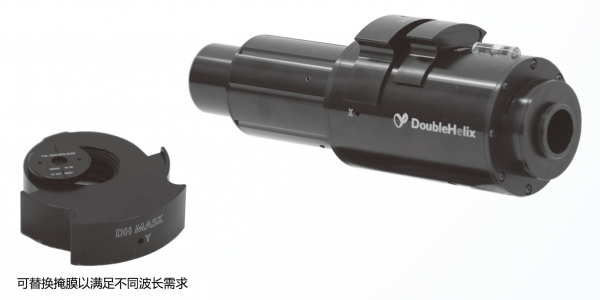

Double Helix的SPINDLETM使研究人员能够轻松实现捕获并分析低至单分子水平的细胞结构的3D图像。
使用Double Helix的Light EngineeringTM技术作为基础，SPINDLETM可以轻松地安装在现有显微镜上，以具有超分辨率功能实现高级3D成像和追踪。内置的旁路模式可轻松返回非3D实验。
>相位掩模设计-克服了传统限制，可实现无与伦比的深度和轴向精度的3D成像
>可从掩模库中选择-针对3D实验所需的发射波长进行的优化
>兼容各种显微镜、物镜和相机
定制设计的光学器件-用于精确成像和跟踪
>全视场成像
>定制光学器件可确保在大幅面传感器的整个视场中实现衍射受限的性能
>透射率> 95％
>内置校正光学器件，以确保瞳孔平面与显微镜和物镜对准
>易于安装，并且相位掩模在传达光瞳平面中的x，y和z位置稳定对齐

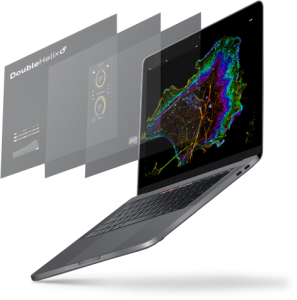

智能数据分析-3DTRAX™软件
>分子的3D定位、3D渲染、漂移校正、 追踪、可视化
>直观的图表有助于确保整个分析过程中的质量数据
>定量分析
>易于导出文件以进行扩展分析

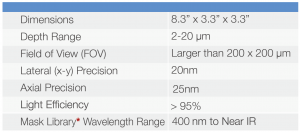

规格
*可根据要求提供定制；列出的精确度规格基于使用Double Helix掩模库生成的结果，并且会根据所使用物镜的数值孔径和特定实验的光子数量而有所不同。精度水平可能会比指示的更好。

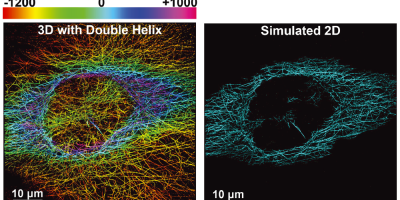

微管的3D Double Helix超分辨率重建（AlexaFluor 647标记）。使用Double Helix的3D重建和模拟的2D重建以颜色显示的z深度。 Double Helix 3D图像捕获的深度为2.2μm。 相同图像的模拟2D重建方式z深度为1μm（-500至+500 nm），并且不包含轴向定位信息。

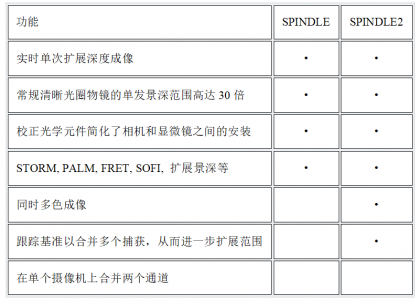

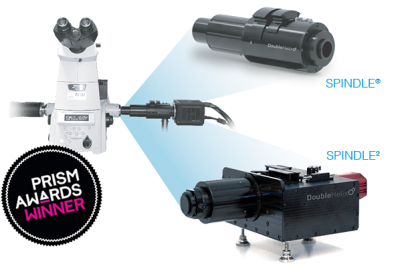

SPINDLE®系列3D显微镜升级
>可扩展显微镜功能，进行纳米级3D成像和传感
>使用标准C口安装在任何广角显微镜和EMCCD或sCMOS相机之间 使用矫正光学元件确保瞳孔平面与显微镜和物镜对齐
>单通道或双通道，带有多色掩膜的多达四个波长
>具有旁路模式，因此您无需拆卸即可还原为2D成像
>与其他工具和技术（包括STORM（随机光学重建显微镜），PALM（光激活定位显微），SOFI（超分辨光学闪烁成像），宽视场，TIRF（单分子荧光成像），FRET（荧光共振能量转移）等）结合使用，可释放出巨大的潜力

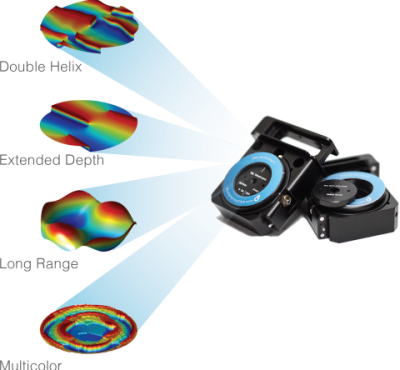

工程相位掩模
使用我们的可互换相位掩模库，可实现出色的3D深度精确定位，更长的3D粒子轨迹和扩展的景深成像。
>修改点扩散函数（PSF）以捕获3D信息，其细节和深度要大得多
>通过为您提供相位掩模库，包括双螺旋、单螺旋、四脚架、多色和扩展景深设计，可最大程度地提高控制和灵活性
>根据深度范围、发射波长、SNR和光学参数选择PSF，因此您可以实现满足成像需求的理想平衡
>对较大体积的图像进行成像，以最大程度地减少或消除轴向配准的时间、工作量和光毒性
>扩展景深-高达传统光学器件的6倍-捕获更长的粒子轨迹，而其他3D跟踪解决方案可能会丢失这些粒子轨道
3DTRAX™ Software
>计算每个粒子的z位置，运行专有算法以自动执行3D定位
>渲染具有前所未有的深度和分辨率的高精度3D图像（‹20 nm），用于单分子定位和跟踪
>自动进行漂移校正并生成直观图，以保持数据质量
>将3DTRAX部署为易于使用的Fiji插件
>通过适用于Windows、MacOS和Linux的库集成到您的工作流程或OEM仪器中
>以ThunderSTORM或Double Helix文件格式保存图像并导出文件以进行进一步分析
