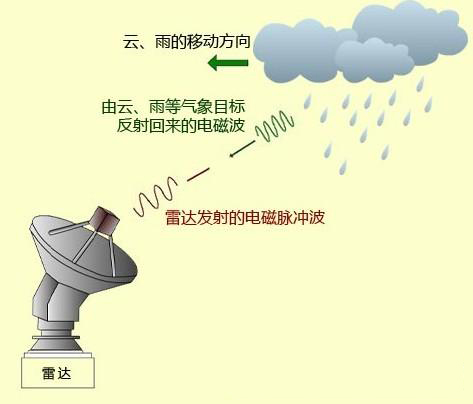

气象雷达探测原理
气象雷达及数据采集系统能够在观测区域内搜索与观测、分析天气过程，实现常规雷达的功能，对局地强天气，如积雨云、冰雹云，在云、雨移来时的分布中心及前沿进行探测分析，并进行可靠的数据采集，提供目标的精确方位、强度等实时数据，指挥人工影响天气作业；作业后提供详细可靠的作业评估，是增雨防雹作业指挥的有效工具。该设备是便携式车载系统，适用皮卡车或敞开式工程车或固定式。
技术特点：
1、装载方式
车载式（皮卡车或敞开式工程车装载或固定式）
2、探测范围
距离：>100Km
高度：20Km
方位：0°～360°
俯仰：0°～+85°
强度：75dB
定量测量距离：3～100Km
3、目标识别方式及类型
自动或人工辅助
强对流天气、单体、雹云及其他云系，厚云、积雨云、降水云及降水过程
4、探测精度
方位指示误差：≤0.2（均方根值）
距离指示误差：≤60m （均方根值）
仰角指示误差：≤0.2（均方根值）
角度：0.5°
高度：300m (距离≤100Km)，500 m（100Km≤距离≤300Km）
强度：1dBz
5、供电
供电方式：市电或电源站
电压：220V±10%
频率：50±2Hz
功耗：≤300w
6、天线类别
尺寸：>=1m圆极化抛物面
扫描方式：VPPI
极化方式：水平极化
增益：38dB
波束宽度：2.0°
7、发射系统
工作频率：X波段
8、接收分系统
噪声系数：≤3.5dB
接收机带宽：>50MHz
9、伺服系统
工作方式：程序控制
转速：≤12°/s
10、信号处理系统
接口：RJ45网络接口或USB接口
采样速率：>10MHz
11、终端系统
操作平台：便携式平台设备
操作系统：Windows/XP
图像显示：PPI、RHI、A式显示、Ｔ扫模式、PPI模式、手动模式、强度CAPPI（强度等高面显示）、图像处理功能、自动存图、资料的动画回放显示功能、基本强度场、回波顶高、回波底高、合成反射率、垂直液态含水量、一小时累计降水量、两小时累计降水量、三小时累计降水量、回波移向移速
辅助功能：高炮射击参数显示、背景地图、可为地质灾害数据推演及评估系统提供降雨量数据
